PCGarage Vision Black – gaming extrem pentru fanii AMD

04.03.2011
PCGarage Vision Black – gaming extrem pentru fanii AMD

Vision Black pune la bătaie un procesor AMD cu şase
nuclee
şi o placă video din seria Radeon HD
6870
, adăpostite într-o impunătoare carcasă Cooler
Master HAF 932 AMD Edition.


Configuraţia numai bună pentru pasionaţii de overclocking este
bazată pe o selecţie echilibrată de componente şi un sistem de
ventilaţie performant, alese astfel încât să ofere un nivel de
performanţă foarte ridicat şi fiabilitate pe termen lung, totul la
un preţ competitiv.

Construcţie şi dotări

Vision Black cu siguranţă nu este unul dintre cele mai ieftine
sisteme de gaming de pe piaţă, dar compensează pentru asta cu o
configuraţie puternică şi de viitor, aleasă astfel încât să poată
suporta cu uşurinţă upgrade-uri incrementale, cum ar fi adăugarea
unui harddisk suplimentar sau o a doua placă video pentru formarea
unei configuraţii CrossFireX, dar fără a fi nevoie
să înlocuim prea curând componente costisitoare, cum ar fi
puternicul procesor hexa-core.

Carcasa bine aerisită şi cooler-ul de procesor performant sunt
alte atuuri care se pot dovedii importante pe termen lung,
asigurând performanţe îmbunătăţite în overclocking
sau o mai bună fiabilitate în condiţiile unui
regim de utilizare normal.

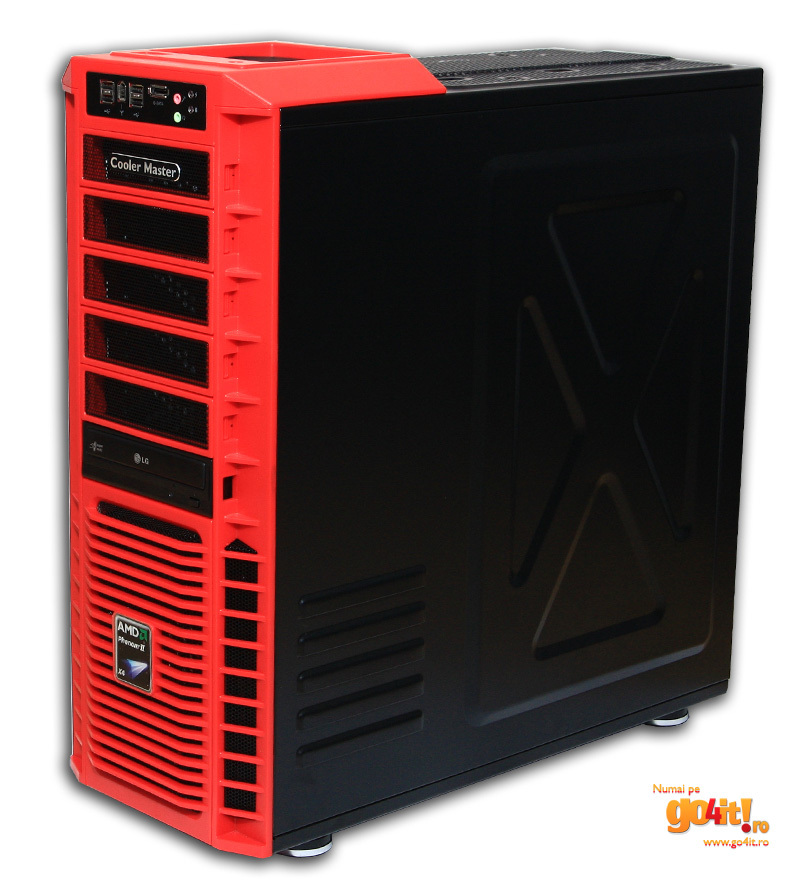

Aspectul estetic este un detaliu important pentru orice sistem
de gaming, domeniu în care versiunea AMD Edition a
carcasei Cooler Master HAF 932 excelează cu
siguranţă. Sigurul lucru pe care l-am putea reproşa este gabaritul
foarte mare al acestei carcare, care la dimensiuni de 243 x
560 x 564 mm
cu siguranţă nu va încăpea în orice birou.

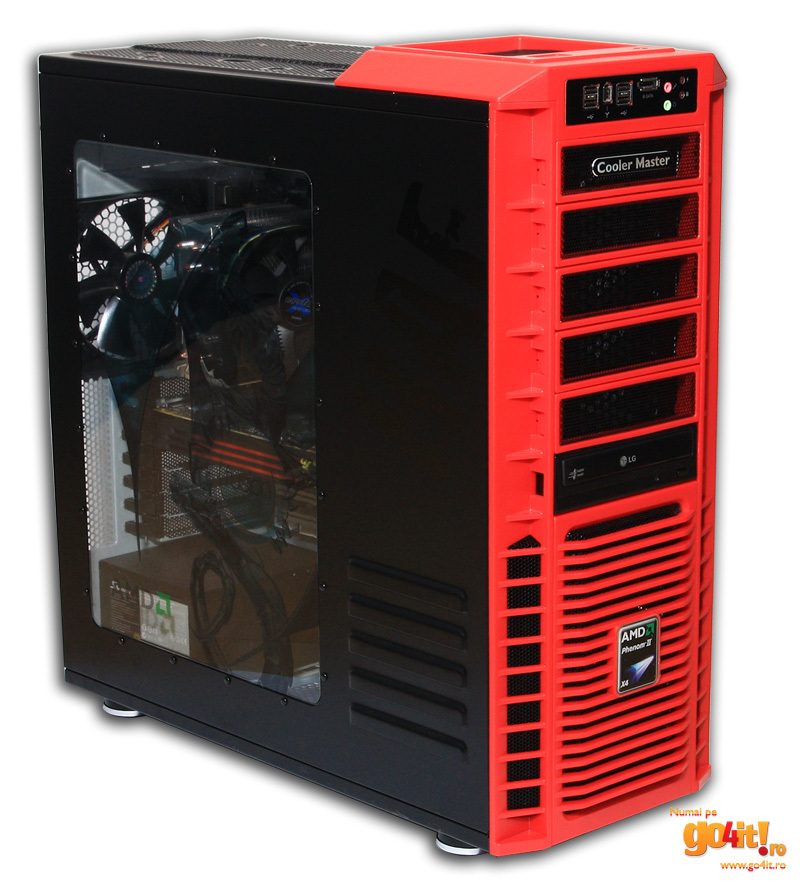

Dacă putem depăşi acest prim obstacol vom ajunge cu siguranţă să
apreciem tematica în nuanţe de roşu şi negru, combinată cu
utilizarea din belşug a ventilatoarelor supradimensionate şi panoul
lateral transparent, peste care este aplicat logo-ul
AMD Fusion
.

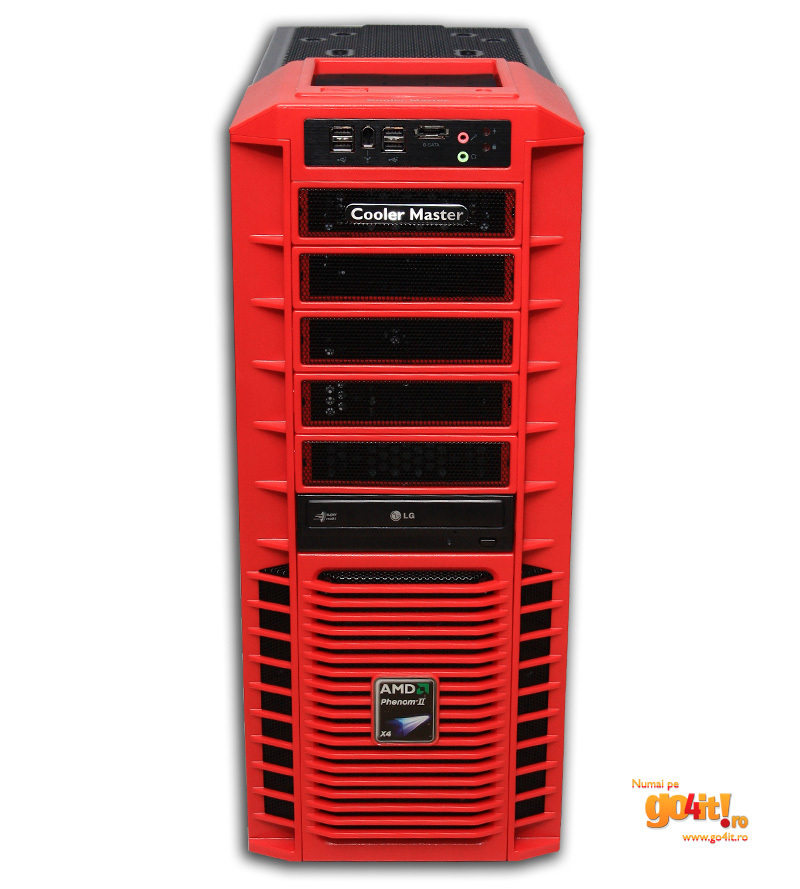

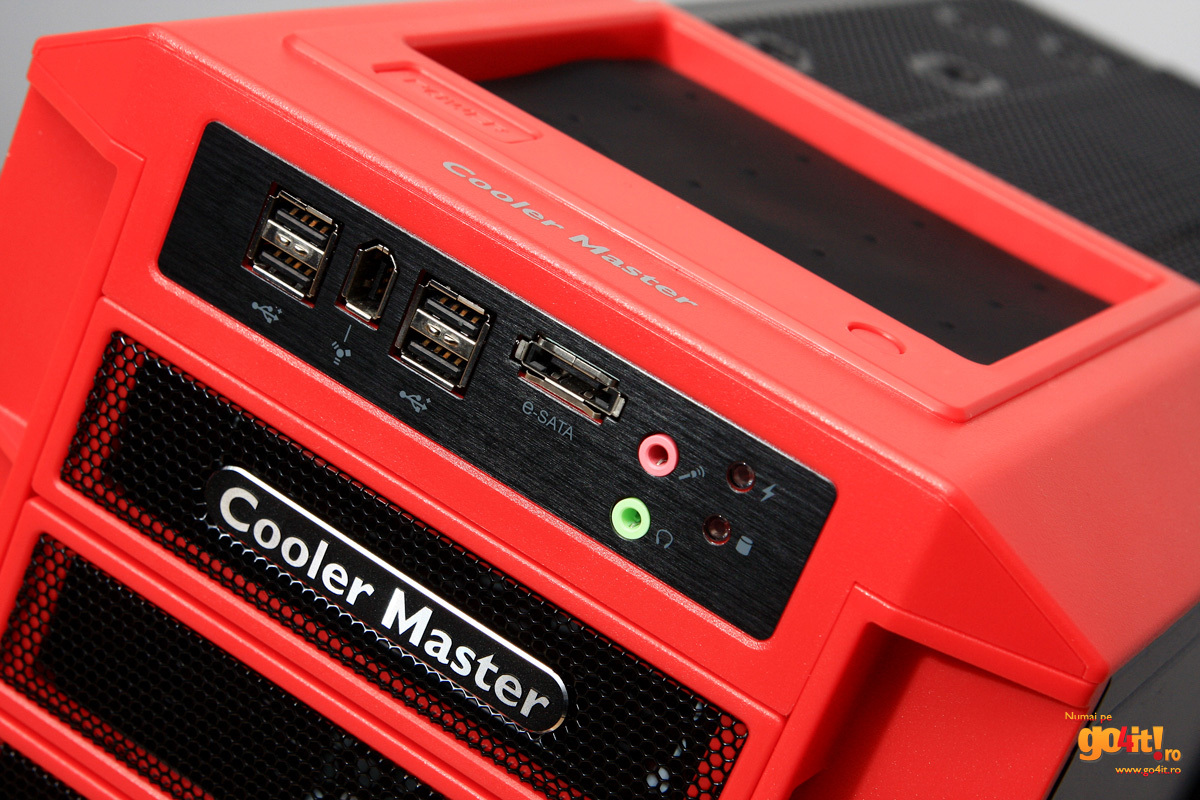

Panoul frontal ne pune la dispoziţie
patru conectori USB, conectori pentru căşti si
microfon, alături de câte un conector eSATA şi
FireWire.

Butoanele Power şi Reset sunt
poziţionate într-un loc uşor accesibil, în partea de sus a
carcasei.

Un mic detaliu ce nu ar trebui să scape pasionaţilor de
overclocking un pic mai ambiţioşi, este optimizarea carcasei
Cooler Master HAF 932 pentru instalarea sistemelor
de răcire cu apă. Deasupra bay-urilor de 5.25 inch
avem un locaş ce permite instalarea cu uşurinţă a unui rezervor cu
apă, iar ventilatorul de 230mm poate fi substituit
cu radiatorul unui kit de răcire cu apă.

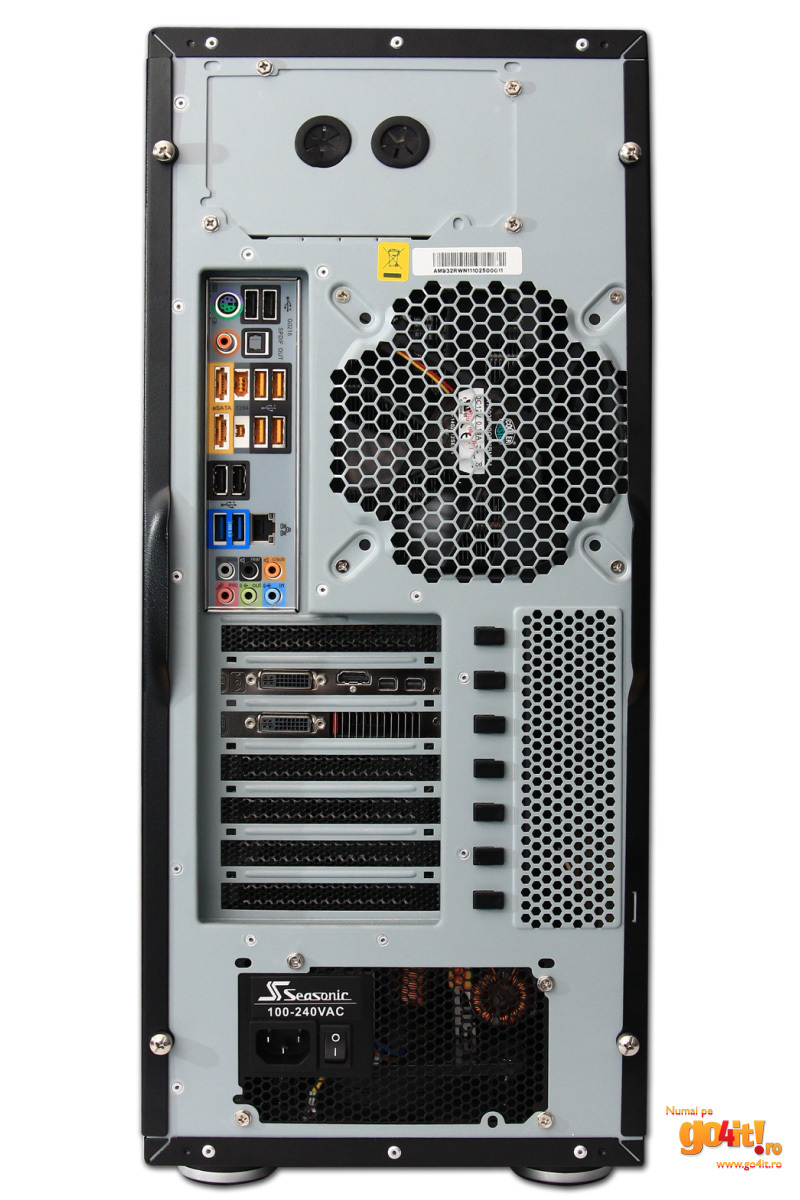

Tot la capitolul optimizări mai putem enumera şi cele
două locaşuri pentru sursa de alimentare, ce
permit montarea acesteia în partea de jos sau partea de sus a
carcasei. În cazul sistemului Vision Black, sursa de alimentare
este montată în partea de jos a carcasei, astfel încât să nu fie
afectată de căldura generată de
placa video
şi procesor, evacuată cu ajutorul a două
ventilatoare de 120mm şi 230mm, instalate în
partea superioară şi spatele carcasei.

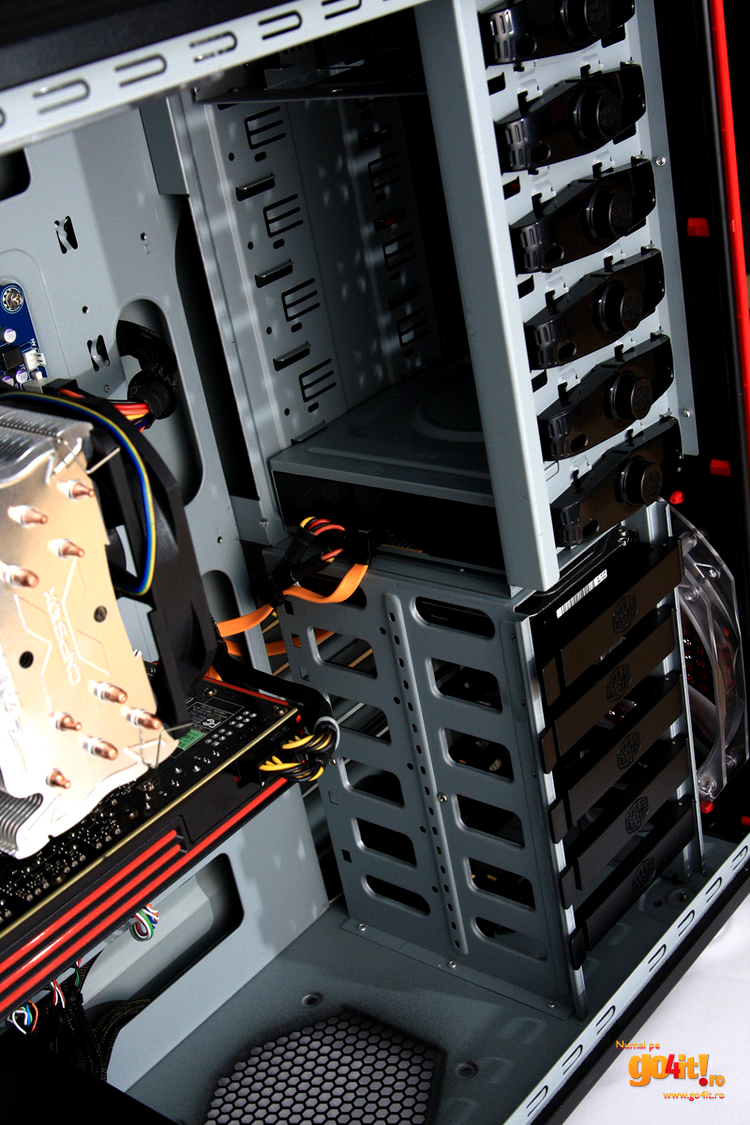

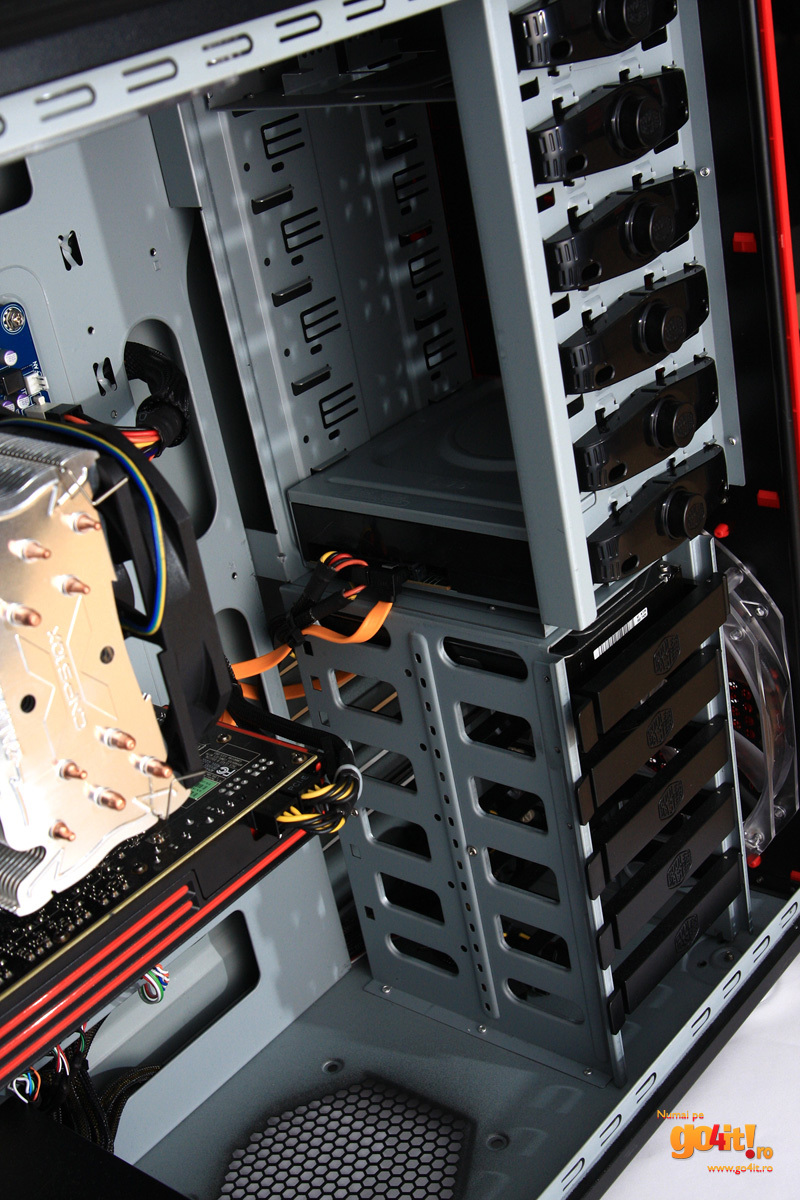

Cele 5 bay-uri pentru harddisk sunt aerisite de un
ventilator de 230mm, ce aspiră aer prin partea din
faţă a carcasei. Acestea sunt prevăzute cu un mecanism de tip şină
pentru instalarea rapidă a harddisk-urilor şi orientate astfel
încât să înlesnească ascunderea cablurilor în spatele panoului pe
care este fixată placa de bază.

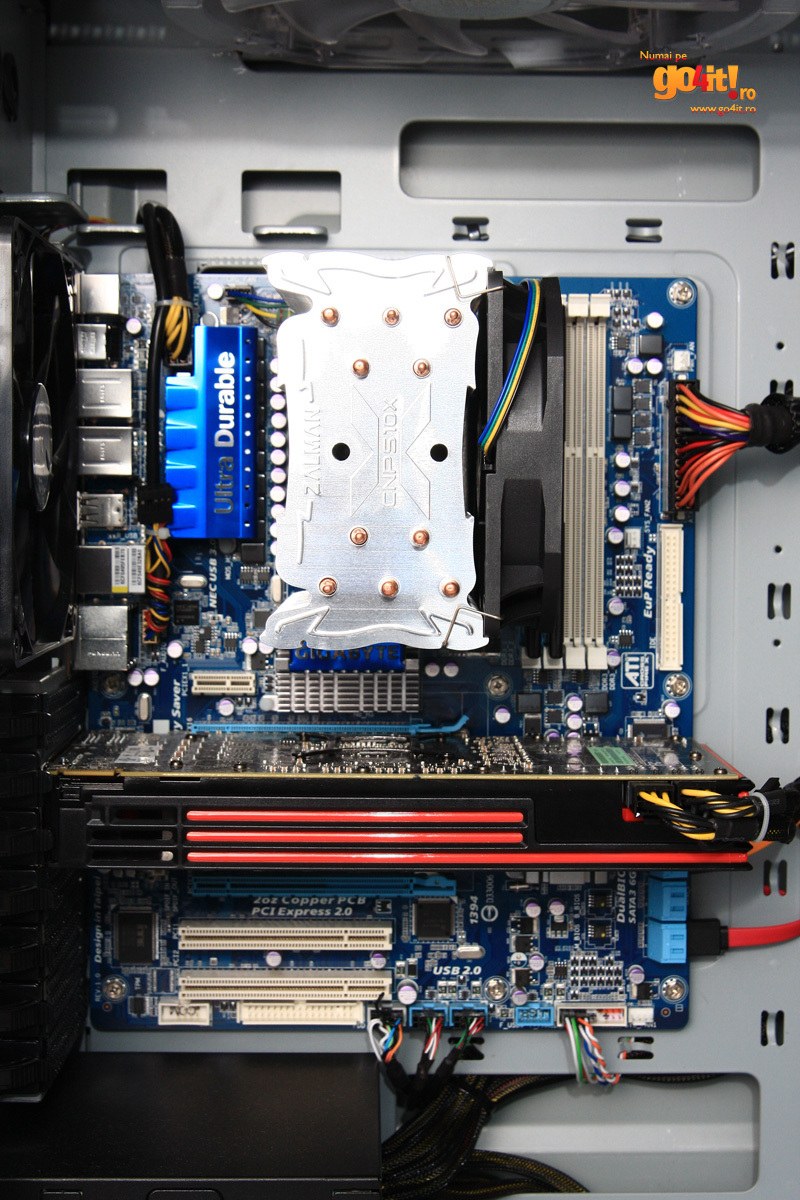

Posibilităţile carcasei HAF 932 pentru
organizarea cablurilor sunt excelente, iar atenţia acordată de
tehnicienii PCGarage pentru obţinerea unui aspect
estetic curat este lăudabilă.

Sistemul PCGarage Vision Black oferă următoarea
configuraţie:

  • Placă de bază: GIGABYTE GA-890XA-UD3 (chipset
    MD 790X + AMD SB850, 2X PCI Express x16 2.0, 6X SATA III + 2X SATA
    II, 1x ATA133, 1x Gigabit LAN, sunet surround 7.1 prin Realtek
    ALC892, DualBIOS)
  • Procesor: AMD Phenom II X6 1055T (2800MHz
    /3300MHz turbo, 6 nuclee, proces de fabricaţie pe 45nm, consum TDP
    125W)
  • Cooler Procesor: Zalman CNPS10X Performa

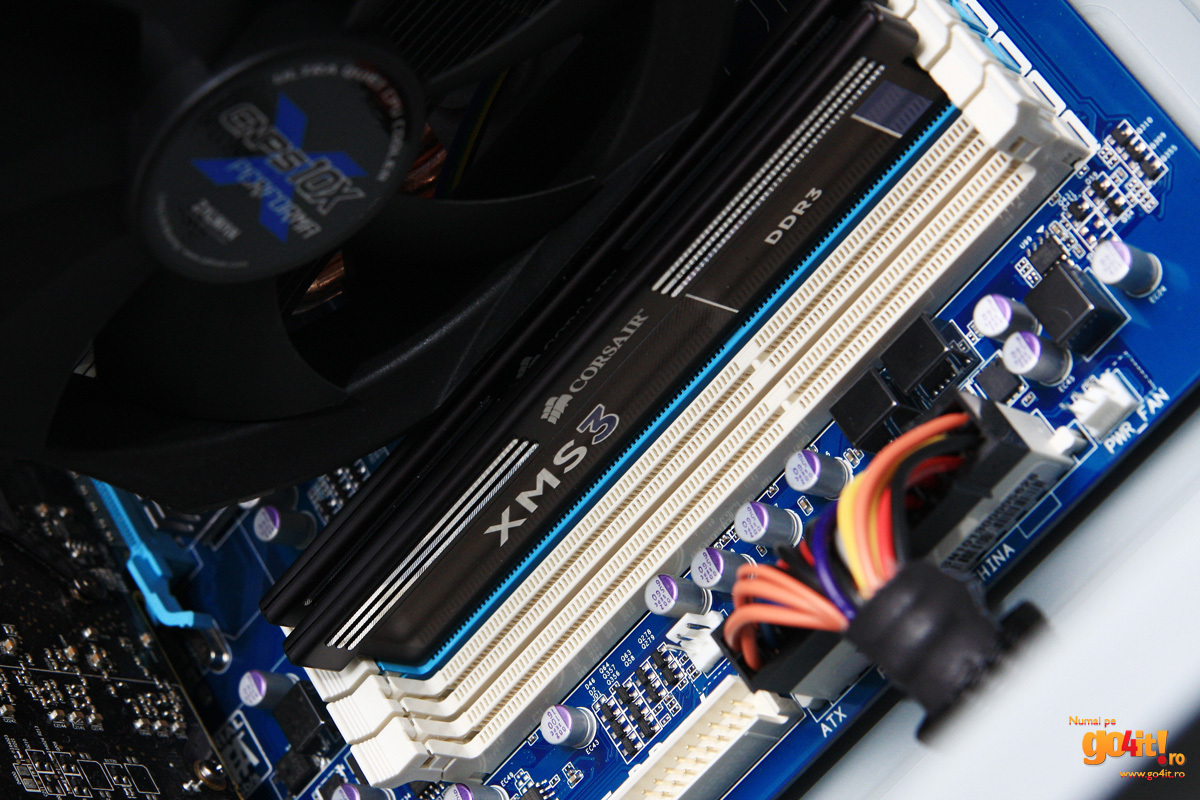

  • Memorie RAM: Corsair 4GB DDR3 1600MHz CL9 XMS3
    rev. A (CMX4GX3M2A1600C9)
  • Placă video: Sapphire Radeon HD6870 1GB DDR5,
    256-bit (GPU 900MHz / 4200MHz memoria)
  • Sursa de alimentare: Seasonic S12II-620 Bronze
    620W (9 conectori SATA, conector PCIe 6P, conector PCIe 6+2P)
  • Harddisk: Western Digital 1TB (SATA-II, 7200
    rpm, cache 32MB, serie Caviar Blue, model WD10EALS)
  • Unitate optică: DVD-Writer LG GH24NS50
    black
  • Carcasă: Cooler Master HAF 932 AMD
    Edition

Primele impresii

Încă de la momentul despachetării am remarcat greutatea
considerabilă a acestui
sistem PC
, mare parte fiind atribuită carcasei din oţel, a
cărei construcţie este foarte bine închegată şi fără elemente care
să vibreze cu uşurinţă.


Pornirea sistemului ne este anunţată de curentul de aer stârnit
de ventilatorul instalat în partea superioară a carcasei,
acompaniat doar de un şuierat moderat, ce poate trece cu uşurinţă
neobservat. Curentul de aer stârnit de ventilatoare este resimţit
de la o distanţă considerabilă şi poate crea disconfort dacă aşezăm
calculatorul chiar lângă scaun sau sub masa la care lucrăm.

Performanţe, temperaturi şi overclocking

Am fost plăcut impresionat să constat că după mai bine de două
ore de utilizare în regim office, temperatura raportată pentru
placa de bază nu a trecut de 29°C, iar harddisk-ul
funcţiona la un confortabil 33°C.

Încărcarea procesorului timp de 30 minute
folosind aplicaţia Prime95, a rezultat într-o
temperatură de 51°C, respectiv
44°C pentru placa de bază. Cooler-ul :
Zalman CNPS10X Performa a rămas silenţios pe tot
parcursul acestui test, cu ventilatorul funcţionând la mai puţin de
1100 RPM.



Conform aşteptărilor, placa video a funcţionat în parametrii de
temperatură caracteristici seriei Radeon HD 6800, bazată pe
design-ul de referinţă AMD. Astfel, dacă în idle am putut măsura o
temperatură de 43°C, încărcarea nucleului grafic
cu aplicaţia FurMark a ridicat temperatura până la
87°C. Cum scenariul de utilizare simulat de
FurMark este unul nereprezentativ pentru
un regim de utilizare normal,
am repetat testarea si cu
jocul Crysis, rulat la setări maxime de calitate,
obţinând o mult mai confortabilă temperatură de
76°C.

Distracţia a început abia odată cu accesarea opţiunilor
pentru overclocking
din bios-ul GIGABYTE.

Cu paşi mici şi ajustări incrementale ai parametrilor pentru
frecvenţe şi tensiuni de alimentare, am obţinut o frecvenţă maximă
de 4059MHz la procesor, respectiv
1546MHz pentru memoria RAM.

Este posibil ca aceste frecvenţe să poată fi împinse şi mai sus,
însă am decis să păstrez o marjă de siguranţă limitând tensiunea de
alimentare a procesorului la 1.5V, respectiv
valoarea implicită de 1.65V pentru memoriile RAM,
astfel încât să nu suprasolicit micile radiatoare din aluminiu
aplicate peste chip-urile de memorie.


Cu ventilatorul de pe cooler-ul Zalman CNPS10X
Performa
setat la turaţia maximă de
1430RPM, am trecut la testarea procesorului cu
aplicaţia Prime95, obţinând o temperatură de
64°C. Temperatura raportată pentru placa de bază a
rămas la un rezonabil 53°C, cu toate că voltajul
aplicat pentru chipset-ul 890FX a fost ridicat la
1.21V.

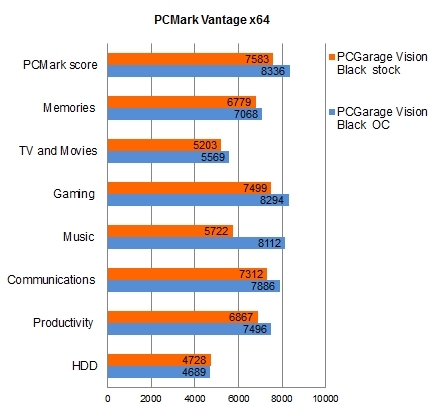

Rezultatele nu au întârziat să apară, în locul celor
7583 puncte măsurate de benchmark-ul
PCMark Vantage la frecvenţele standard de
funcţionare, obţinând acum 8336 puncte.

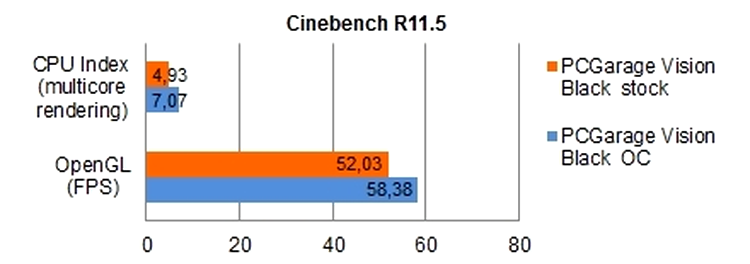

Testele oferite de benchmark-ul Cinebench R11.5
sunt un bun etalon pentru măsurarea performanţelor oferite de
procesoarele multi-core moderne, dar şi placa video.

Placa video Sapphore Radeon HD 6870 dispune de
un procesor grafic tactat la 900MHz şi 1GB
memorie GDDR5 la 4.2GHZ,
obţinând pentru asta

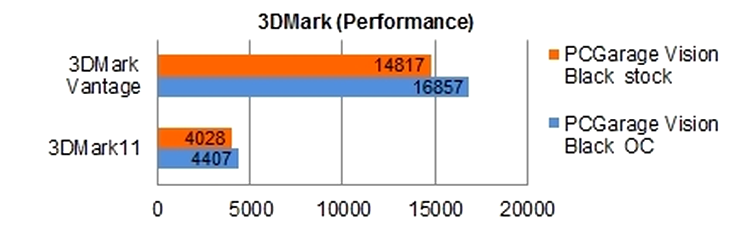

4028 puncte în 3DMarkk 2011,
nivel de performanţă ce permite rularea a aproape oricărui joc la
setări maxime de calitate, fără a întâmpina vreo limitare în
privinţa performanţelor resimţite. Mai mult din curiozitate decât
pentru vreun spor de performanţă sesizabil în jocuri am decis să
testez şi limitele plăcii video, ajungând în final la o frecvenţă
de 965MHz pentru nucleul grafic şi 4.4GHz pentru memoria
video
, condiţii în care am obţinut 4407 puncte în
3DMark11.
Temperatura de funcţionare raportată în FurMark
pentru nucleul grafic a crescut cu numai 1°C peste
valoarea iniţială, condiţii în care riscurile prezentate de acest
procedeu sunt minime.

Placa video Sapphire Radeon HD 6870 este un model din
categoria performance, pentru utilizatori cu un
buget mediu, motiv pentru care am decis ca testele în jocuri să fie
rulate la rezoluţia 1680×1050 pixeli, folosind
setările maxime de calitate disponibile în joc, dar am limitat
setarea pentru antialiasing la valoarea
4X. Driver-ul video folosit pentru placa video
este Catalyst 11.2.

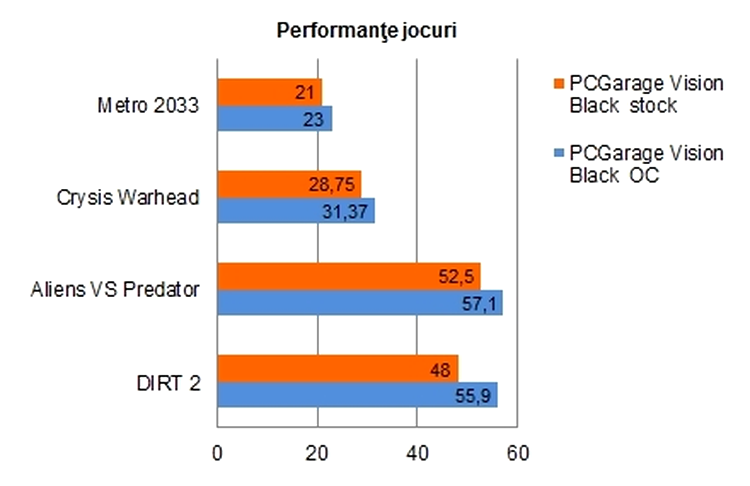

După cum arată şi graficele, doar Metro 2033 a
reuşit să solicite placa video până la un nivel în care să resimţim
o degradare vizibilă a performanţei, dar chiar şi aici situaţia
poate fi îmbunătăţită cu uşurinţă prin mici ajustări asupra
setărilor de calitate din joc. La polul opus este jocul
Aliens VS Predator, care prin folosirea unui
motor grafic DirectX11 mai bine optimizat reuşeşte
să asigure un nivel de performanţă confortabil, fără a sacrifica în
vreun fel calitatea imaginii.

Trebuie remarcat impactul foarte mic avut de ridicarea
frecvenţei procesorului asupra numărului de cadre pe secundă redat
în jocuri, micile diferenţe măsurate fiind atribuite aproape în
totalitate plăcii video, care a fost supratactată odată cu restul
sistemului.

Concluzie

PCGarage Vision Black este un sistem PC cu o configuraţie
echilibrată, aleasă astfel încât performanţele oferite să nu ridice
prea curând problema unui eventual upgrade.

Dacă este să aleg o componentă mai slabă din această
configuraţie, aceea ar fi cu siguranţă placa video, însă chiar şi
aici nivelul de performanţă oferit este mai mult decât suficient
pentru jocurile actuale. Jocurile care vor apărea în lunile sau
chiar anii următori ar putea beneficia de pe urma adăugării a încă
o placă video în configuraţie CrossFire, ce
aproape că ar dubla numărul de cadre pe secundă
redate.


Piesa de rezistenţă este procesorul hexa-core AMD Phenom
II X6 1055T
, foarte bine răcit în carcasa Cooler
Master HAF 932 AMD Edition.
Chiar dacă nu este cel mai
rapid model din seria
Phenom II X6
, procesorul cu frecvenţă nativă de
2800MHz (3300MHz în mod turbo), a
putut urca aproape fără efort până la 4060MHz,
lăsând încă loc pentru mai mult.

Poate singurul inconvenient al acestui sistem este ventilaţia
prea energică a carcasei, ce stârneşte curenţi de aer suficient de
puternici pentru a fi resimţiţi de la o distanţă de peste un metru,
fapt ce poate crea disconfort uneori.

Cei interesaţi pot găsi sistemul prezentat în oferta
PCGarage.ro şi îl pot comanda
de aici
la un preţ de 4299 Lei.
